Comparaison de différentes molécules

Utilisés dans les formulations du marché HBx HCx HFx (CFC HCFC HFC HFE chloré bromé…)

Sersolv TO5

Sersolv T71E

Sersolv T3X

Sersolv T3X+

Sersolv 3 T-SV

Sersolv 3 T-TE

Methoxy-nonafluorobutane

Pentafluorobutane

Decafluoropentane

trans-dichloroethylène

Perchloroéthylène

Chlorure de methylene

Trichloroéthylène

n-bormopropane

Dichlorofluoroethane

Trichlorotrifluoroéthane

Acronymes		CFC 113	HCFC 141b	nPB	TCE	DCM	PCE	t-DCE	HFC 43.10	HFC 365	HFE 449
Formule chimique		C₂Cl₃F₃	CH₃CCl₂F	C₃H₇Br	C₂HCl₃	CH₂Cl₂		C₂H₂Cl₂	C₅H₂F₁₀	C₄F₅H	C₅H₃F₉O
Environnement
GWP	GWP	5000	630	1	140	700	800	10	1600	700	320
ODP	ODP	0,8	0,11	0,001	0,005	0,005	0,006	0	0	0	0
Santé Hygiène
VME	calculé	1000	500	10	75	50	20	200	200	750	750
Risque sécurité
Point éclair	°C	Aucun	Aucun	21	Aucun	N/D	Aucun	2,2	Aucun	-26	Aucun	Aucun	Aucun	Aucun
Ingrédients sur le marché sous différentes appélations ou utilisés dans ces formulations :	_ (unités) _Sc_	Freon TF Forane 113 Flugen ; 113 Arklone P …	Soldry NP Soldry CN Forane 141b DGX Solkane 141b Genesolv 2000 …	Lenium ES Absol VG Calden PRO …	Tavoxene Triklone LE Metasolv L ...	Metoklone GR Metasolv C …	Perklone Metasolv P Soltek plus …	Trencend Versatrans le t-DCE se retrouvent dans de très nombreuses formulations des gammes Calden Novec Sovokane Sersolv Vertrel Promosolv Novec ...	Vertrel XF Vertrel XMS Vertrel MCA Vertrel MCA+ Vertrel SFR Vertrel SDG …	Biosane T218 Calden 365 Solkane 365 Solvokane Solvokane S Solvokane E Solvokane X Forane 365 Promosolv 41M …	Novec 7100 Novec 71DA Novec 71DE Promosolv 70	légende Idéal Bon A surveiller A remplacer interdit ou deconseillé
Principale réglementation contraignante		Stopé en CE (2000)	Stopé en CE (2002 - 2008)	CMR - CLP - REACH utilisation à usage et stockage réglementé					F-GAS (Phase down)
Carractéristiques
Ebullition T°C	°C	47,6	32,1	71	87	39,8	110	48	55	40	61
Fusion T°C	°C	-35	-103,5	-109,9	-86	-96,7	-40	-49	-80	-50	-135
Density (g/cm³‎)	g/cm³	1,58	1,24	1,35	1,46	1,32	1,62	1,26	1,58	1,27	1,52
Viscosité	mPa.s	0,68	0,43	0,49	0,62	0,43	0,75	0,39	0,67	0,40	0,61
Tension de surface	mN/m	17	19	26	22	26	30	25	14	15	14
Poids moléculaire		187	117	123	131	85		97	252	148	250
Pression de vapeur	kPa	44	76	15	10	74	2		25	53	27
Chaleur latente vaporisation	kJ/kg@bp	146	223	246	265	391		361			125
Indice Kauri-Butanol		31	56	150	129	136	90	120	9	13	10

Les Sersolv ® efficacité, hautes performances, stabilité, sécurité, pérennité.

Les Règlementations et historique des substances

Utilisations des solvant halogénés

1950	Après leur découverte au début du XXième siècle les solvants halogénés sont venus remplacer de nombreux solvants inflammables (alcools, cétones, essences, whit, exylène, toluène…) avec souvent de meilleures performances in séchage rapide et sans traces
1970 à 1980	Le T111 est venu remplacer les Trichloroethylene et perchloroethylene déjà considérés comme problématique pour la santé. la 1^er génération Chlorofluorocrbone (CFC) R11 R113 : classée comme non nocif pour la santé, ininflammable et à séchage très rapide. Le CFC 113 (Freon, Foirane, Flugene , Arklone, Delifrene Kaltron, Frigen Genesolv…) non toxique pour l’utilisateur à continuer progressivement à remplacer en partie le T111 et certaines applications des autres chlorés)
1990 Protocol de Montréal 1995	2^e génération Hydrochlorofluorocarbone :(HCFC) R141b R225 commercialisé depuis 1991. Le HCFC 141b (Solkane, Sersolv, Soldry, Forane, Genesolv Substisolv,etc. Ils ont remplacé une partie des CFC 113
2000 Protocole de Kyoto en 2005 F-Gas en 2006	3^e génération Hydrofluorocarbone (HFC) R365, R43.10, R449 (HFE7100) : Commercialisé de 1998 à 2008 en fonction des molécules Ne devra subsister que 21% en 2030. Les mélanges d’HFC à GWP > 150 (certains Forane Novec Vertrel Calden …) Ils ont remplacée une partie des HCFC et de certaines applications restées aux chlorés dont la règlementation s'est durcis aux fils des années.
2010 MàJ F-Gas en 2015	4^e génération HydrofluoroX (HFx) : Sersolv TO5, Sersolv O1234, dont ODP= 0 GWP = faible Produits déjà connu pour une grande partie mais qui n'étaient pas produits de façon industrielle. Ils remplaceront les HFC dans certaines des applications de chlorés
2015	Année de référence pour la «*Phase down» (règlementation F-GAS)
2020 2030	Les caractéristiques des HFx et les mélanges élaborés à partir de ces molécules permettent de retrouver des applications abandonnées avec l'arrêt des CFC. Les HFx vont notamment répondre aux exigences des applications les plus pointues des technologies d'avenir.	prospective

Chlorés
	CFC
		HCFC
			HFC
			1	2	HFx

*Phase down : c’est le programme de diminution des quotas de produits mit sur le Marché imposé par la réglementation F-GAS

Sources :https://www.epa.gov/ghgemissions/global-greenhouse-gas-emissions-data
http://ozone.unep.org/en/data-reporting/data-centre
https://ec.europa.eu/clima/index_fr

Historique des tonnages utilisés

Même graphique sans les chlorés

Répartition des applications solvants des fluide halogénés

Applications % utilisation	Defluxage électronique	Nettoyage des métaux	Séchage	Départiculage	Fluide de transfere thermique	Fluide diélect.	Medical	Divers	sur Tonnage(MT)
CFC-113	40 %	30 %	8 %	4 %	4 %	2 %	3 %	9 %	10
HCFC 141b	38%	32%	10%	5%	4%	0 %	1 %	10%	4
HCF / HFE	30 %	30 %	5%	6%	5%	2%	2%	15%	< 1
HFx (prévision)		=	+	+	+				+

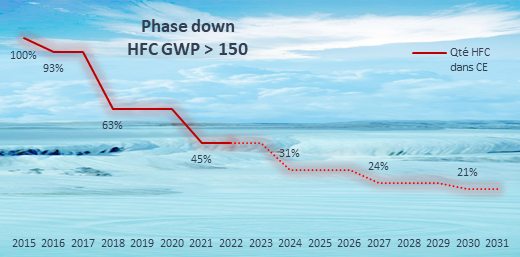

La Phase down des COV fluorés à GWP >150

Réglementations

Sujet	Trou dans la couche d’ozone	L’effet de serre	L’atmosphère à basse altitude	L’homme et l’environnement
Accord	Protocole de Montréal depuis 1995	Protocole de Kyoto	Qualité de l’air	Santé – Environnement 2007 - 2018
Référence accord	Règlement n°1005/2009/CE sur les ODS (SAC)	FGAS II Règlement (UE) N° 517/2014	IED Directive 2010/75/UE Transposée en droit français dans le Décret 2013-374 et ses arrêtés	Reach Règlement n°1907/2008/CE	CLP Règlement (CE) 1272/2008
Objectif accord	Protéger la couche d’ozone Halons, CFC, HCFC	Diminuer les gaz à effet de serre qui ont un impact sur le réchauffement climatique CO2, NO2, HFC, PFC, SF6	Améliorer la qualité de l’air à basse atmosphère correspondant aux émissions industrielles COV - tout produit ayant une température d’ébullition inférieure à 250°C à P atm	Protéger l’homme et l’environnement des produits chimiques nocifs. Limiter les tests sur animaux. Toutes exceptions (voir annexes 4 et 5)	Harmoniser les systèmes existants et avoir un système unique à l’échelle mondiale concernant la classification, l’étiquetage et l’emballage des produits
Paramètre de référence	ODS - Ozone Depletion Substance	GWP - Global Warming Potential	POCP - Photochemical Ozone Creation Potential	CMR - Cancérigène/Mutagène/ Reprotoxique	CLP - Clasifi cation Lagelling Packaging
Résumé de l’accord	Substances : ODP = 0 sinon, interdiction de vente en Europe pour aérosols et mousse depuis 1995 ! pour vente export : déclaration de vente, d’achat et d’exportations (base ODS) auprès de l’UE. Obligation de reporting pour le Chlorure de méthyle. Formation du personnel qui manipule les substances règlementées. Reporting a la commission pour les achats et les ventes.	Application au 1er janvier 2015. Définit des règles au confinement, à l’utilisation, à la récupération et a la destruction des gaz à effet de serre fluorés. Impose des conditions de mise sur le marché de certains produits et équipements les contenant. Formation du personnel qui manipule les produits. Récupération et recyclage des produits. Déclaration des ventes imports et exports des HFC, HFO, HFE, PFC. Diminution des HFC entre 2016 et 2030 sur le marché européen. En 2030, il ne restera que 21 % des HFC mis sur le marché sur la période 2009-2012.	Directive qui abroge et englobe la directive COV 1999/13/CE. Le chapitre 5 reprend la directive COV sous le titre : “dispositions spéciales applicables aux installations et aux activités utilisant des solvants organiques”. Respect des valeurs limites d'émission (VLE) n'excèdent pas les niveaux d'émission associes aux MTD. Les champs d'application sont les installations visées en partie à l'annexe I et les autres installations énumérées dans l'annexe VII. Les produits avec les mentions de danger H340, H341, H350, H350i, H351, H360D, H360F, sont contrôles dans des conditions maîtrisées, dans la mesure où il est techniquement et économiquement possible de le faire en vue de protéger la santé publique et l'environnement.	Juin/nov. 2008 : Pre-enregistrement. 2010 : Enregistrement des tonnages + 1 000 t/an – CMR 1 et 2 > 1t/an et R50/53 > 100t/an. 2010-2013 : Enregistrement des 100-1 000t/an. 2018 : Enregistrement des > 1t/an. Autorisations nécessaires pour les substances nommées dans l’annexe XIV.	Le GHS (Global Harmonized System) des Nations Unies oblige à classifier. Les substances chimiques et leurs mélanges en fonction de leurs propriétés dangereuses. Prescrit le pictogramme et autres mentions à apposer sur l’étiquette. En 01/12/2010, les substances pures doivent être changées de classification et d’étiquetage. 2015 ;tous les mélanges devront être changées et étiquetées.

ODP : potentiel de destruction de la couche d’ozone stratosphérique
GWP : potentiel de réchauffement globale de la planète
HCC - Chlorés : Pas d’interdiction de production sauf pour le T111 lié à son ODP*
par contre CMR => certaines interdictions d’usage et des contraintes d’utilisation draconiennes dans les domaines autorisés pour les plus toxique (TRI PER et chlorure de méthylène)
HBC - Bromés : le n-boromopropane : ODP>0 + CMR, contraintes d’utilisation draconiennes dans les domaines autorisés
CFC - Chlorofluorocarbone : Produits interdit de commercialisation et d’utilisation dans la CE depuis 1/10/2000.
HCFC hydrochlorofluorocarbone : Produits interdit d’utilisation 31/12/2002 sauf dérogation aéronautique et spatial jusqu’au 31/12/2008.
HFC :hydrofluorocarbone : reglementation F-Gas (21% en 2030)
HFE hydrofluoroether : F-Gas en fonction de la GWP
HFO hydroflorooléfine :
HFCO hydrochlorofluorooléfine : HFx hydrofluoro… (alcool fluorés) :
